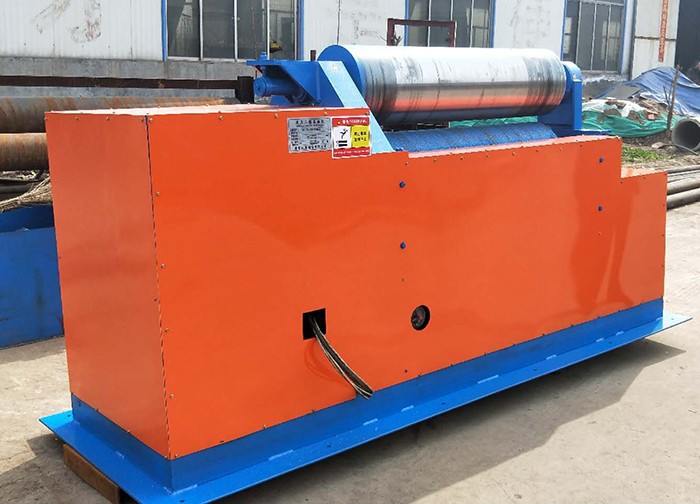

卷板機(jī)卷圓的正確方法需遵循預(yù)彎、對中、卷制、矯圓的核心工藝流程，結(jié)合材料特性與設(shè)備參數(shù)進(jìn)行控制。
　　核心工藝流程
　　1.預(yù)彎處理。
　　在板材兩端進(jìn)行預(yù)彎，消除直邊效應(yīng)。預(yù)彎長度通常為板寬的1-2倍，通過多次下壓上輥并旋轉(zhuǎn)下輥逐步形成圓弧。使用樣板檢查預(yù)彎弧度，確保端頭圓弧與樣板一致，避免死彎產(chǎn)生。
　　2.對中定位。
　　將卷板機(jī)板材中線與輥軸中間對齊，目測誤差控制在±0.5mm內(nèi)。通過調(diào)整上輥邊緣與板材切割邊的平行度實(shí)現(xiàn)定位。
　　3.漸進(jìn)卷制。
　　初始階段下壓上輥15mm，點(diǎn)動下輥旋轉(zhuǎn)觀察成形效果。??當(dāng)開口距離縮小至800mm時(shí)，減少下壓量為3-5mm/次，防止過壓變形。
　　冷卷時(shí)預(yù)留0.5%-1%過卷量補(bǔ)償回彈，熱卷則需考慮溫度補(bǔ)償系數(shù)。
　　4.閉環(huán)矯圓

　　焊接后重新上機(jī)，通過輥軸往復(fù)旋轉(zhuǎn)施加均布壓力，消除殘余應(yīng)力。使用內(nèi)徑千分尺實(shí)時(shí)檢測圓度偏差，調(diào)整輥距至公差≤±3mm。

　　關(guān)鍵技術(shù)要點(diǎn)
　　下料計(jì)算：按中徑展開長度公式L=π(D+δ)+2ΔL=π(D+δ)+2Δ（D為內(nèi)徑，δ為板厚，Δ為余量）計(jì)算板材長度。
　　輥軸調(diào)整：卷板機(jī)三輥設(shè)備需保持水平平行度≤0.1mm/m，四輥設(shè)備側(cè)重上下輥同步精度。
　　焊縫處理：焊接前去除直邊段，控制焊縫余高≤3mm，優(yōu)先采用CO氣體保護(hù)焊保證熔透性。
　　卷板機(jī)卷圓是金屬成形領(lǐng)域的高精度作業(yè)，其質(zhì)量取決于設(shè)備精度、工藝參數(shù)與操作經(jīng)驗(yàn)的綜合控制。通過科學(xué)選型、嚴(yán)格預(yù)處理、精細(xì)化操作及智能化升級，可顯著提升卷圓效率與成品率，滿足航空航天、能源裝備等領(lǐng)域?qū)Υ笮汀?fù)雜曲面板材的嚴(yán)苛需求。
